Подключение устройств Tree Turbo

К интерфейсу Tree Turbo аудиосервера или минисервера Compact можно подключить до 10 устройств Tree Turbo.
Возможны следующие топологии подключения при максимальной длине 150 м/492 фута:

Для подключения можно использовать кабель Loxone Tree. Для Tree Turbo используйте пару проводов зеленый/ белый, а для источника питания - оранжево-белую пару проводов 1,5 мм2 (AWG16).

Для более длительных пробегов или многопоточных устройств Tree Turbo с высоким энергопотреблением либо установите источник питания ближе к ним, либо используйте несколько линий питания. Также можно использовать отдельную линию питания большего сечения.

Если используются отдельные источники питания, нет необходимости подключать все ГНД.

Интерфейс Tree Turbo основан на совершенно иной технологии, чем хорошо известный интерфейс Tree. Поэтому не следует подключать Tree и интерфейс Tree Turbo! Линии передачи данных Tree Turbo не должны прокладываться вместе с другими линиями передачи данных или сигналов в одном кабеле.

Связь Tree Turbo основана на IP, поэтому в сети будут отображаться IP-адреса для всех устройств Tree Turbo.

Если Audioserver или Miniserver Compact расположены в сети 10.10.10.x, то для них должен быть установлен DHCP, и маршрутизатор всегда назначает им один и тот же адрес, поскольку подключенные устройства Tree Turbo также обмениваются данными в этом диапазоне адресов, в противном случае могут возникать конфликты IP-адресов.

Устройства Tree Turbo будут загружать свою операционную систему через интерфейс Tree Turbo после включения питания. Таким образом, аудиосервер или минисервер Compact также должны быть готовы к работе. Примерно через минуту устройство Tree Turbo будет готово и начнет мигать оранжевым.

Теперь вы можете приступить к сопряжению устройств Tree Turbo.

Подключение динамиков

К аудиосерверу или стерео-удлинителям можно подключить встроенную в потолок 7-дюймовую акустическую систему quadral или другие колонки с сопротивлением 4-8 Ом.

Хотя отдельные выходы громкоговорителей защищены от короткого замыкания, они не должны соединяться мостом.

Для оптимальной производительности динамика тип динамика задается в свойствах вывода в Loxone Config.

Динамики подключаются с помощью стандартного кабеля громкоговорителя. Рекомендуемое поперечное сечение составляет не менее 1,5 мм2 (AWG16) для трасс длиной менее 20 метров (65 футов) и не менее 2,5 мм2 (AWG14) для трасс длиной более 20 метров (65 футов). Длина кабеля должна быть как можно короче.

Подключите четырехъядерные потолочные колонки 7 к выходам аудиосервера или стерео-удлинителя, как показано на следующем рисунке:

Динамик Loxone (снят с производства) можно подключать только так, как описано в его техническом описании.

Для подключения более крупных или мощных динамиков линейный выход или SPDIF-выход можно использовать для подключения внешнего усилителя.

Пример подключения

Конфигурация динамиков

Для достижения хорошего звука и стереоэффекта в основных помещениях обычно используются не менее 2 динамиков.

Для небольших помещений или боковых комнат часто бывает достаточно одного динамика.

Например, два стереовыхода на аудиосервере могут использоваться для подключения 2 динамиков в гостиной и 2 в спальне, выходы на удлинителе стереосистемы могут быть разделены и использоваться для подключения по одному громкоговорителю в ванной и коридоре.

Программирование и назначение помещения выполняются с помощью функционального блока аудиоплеера в Loxone Config. Блок будет добавлен автоматически путем перетаскивания аудиовыхода из дерева периферийных устройств на страницу программирования.

Более подробную информацию можно найти в документации к аудиоплееру.


Пример подключения

На следующем рисунке показана упрощенная схема подключения аудиосервера и двух стерео расширений:

Выбор источника питания

Мы рекомендуем использовать отдельные источники питания, предназначенные для питания аудиосервера и стерео расширений.

Чтобы рассчитать требуемую мощность, разрешите минимум 72 Вт для аудиосервера и 36 Вт для расширения стереосистемы при использовании выходов громкоговорителей.

Например, блок питания Loxone 10A/240W идеально подходит для одного аудиосервера и 4 стерео расширений. Источник питания Loxone 4,2 А/100 Вт, самый маленький из подходящих источников питания, может питать, например, один аудиосервер или два расширения стереосистемы.

Источники питания
Что такое пусковой ток

ЧТО ТАКОЕ ПУСКОВОЙ ТОК?

Пусковой ток, иногда также называемый входным током перенапряжения, пусковым током или скачком напряжения при включении, представляет собой максимальный ток, потребляемый в момент включения электрического устройства. Такие устройства, как трансформаторы, при первом включении могут потреблять ток, в несколько раз превышающий обычный рабочий ток. Этого хватит лишь на короткий период времени, но, тем не менее, это важный эффект, который необходимо учитывать.

*источник: www.eldoled.com

Пусковой ток необходимо учитывать при выборе оборудования для защиты цепи, а также любого другого компонента в системе, который затем будет подвержен этому воздействию.

КОГДА ЭТО ПРОИЗОЙДЕТ?

Короче говоря, каждый раз, когда вы включаете любое электрическое устройство, возникает элемент пускового тока, некоторые устройства имеют очень большой пуск, который может во много раз превышать номинальный ток, некоторые настолько малы, что их даже не нужно учитывать.

В качестве примера, при включении нагрузки, такой как светодиод 230 В, будет отображаться элемент пускового тока. Это связано с тем, что в любом светодиоде напряжением 230 В будет установлен небольшой трансформатор для понижения напряжения до постоянного тока, чтобы фактически включить светодиод, и запуск этой емкостной нагрузки создает пусковой ток.

КАК ЭТО ВЛИЯЕТ НА LOXONE?

Освещение

Наиболее распространенные ситуации, когда пусковой ток воздействует на систему Loxone, - это управление светодиодным освещением напряжением 230 В. Это связано с тем, что, как указано выше, для этого требуется трансформатор в цепи (обычно в задней части ламп). Результатом этого является то, что каждый раз, когда включается цепь светодиодов 230 В, включаются трансформаторы (драйверы), и это то, что генерирует пусковой ток. Возможно, даже обычно, устанавливать лампы, в которых пусковой ток более чем в 10 раз превышает номинальный ток.

В результате этого необходимо учитывать пусковой ток, поскольку этот ток будет протекать через реле или регулятор яркости, управляющий системой.

ДРУГИЕ НАГРУЗКИ

Пусковой ток конкретного устройства трудно предсказать, и эту информацию необходимо будет получать непосредственно от производителя устанавливаемого устройства. Такие устройства, как двигатели, трансформаторы и даже резистивные нагрузки, такие как нагреватели, могут вырабатывать некоторый пусковой ток.

Очевидно, что такие высокие потенциальные нагрузки необходимо учитывать, если они контролируются каким-либо электрическим оборудованием, и системы Loxone ничем не отличаются. Во избежание повреждения реле и каналов регулировки яркости важно соблюдать указанные в технической документации ограничения.

ПРИМЕР

Если цепь из светодиодных ламп 230 В должна управляться с помощью Nano Dimmer Air, то максимальная выходная мощность при нагрузке составляет 200 Вт. Если указаны светодиодные точки 10x11 Вт (0,048 А), номинальная нагрузка составит 110 Вт, в пределах максимально рекомендуемой номинальной нагрузки диммера.

Однако, если эти прожекторы имеют пусковой ток 0,5 А на пятно (в 10 раз больше), то на Nano Dimmer Air может возникнуть мгновенная нагрузка в 5,5 А, то есть 1265 Вт на мгновение при запуске. Со временем это приведет к повреждению диммера (или реле, если оно не указано для учета этого).

Как вы можете видеть, важно учитывать пусковой ток, если вы хотите избежать повреждения оборудования Loxone. Это относится к любой переключаемой или затемняемой нагрузке, которая включает, но не ограничивается двигателями, нагревательными матами, светодиодным освещением 230 В.

КАК ПРЕДОТВРАТИТЬ ПРОБЛЕМЫ

ИСПОЛЬЗУЙТЕ ОСВЕЩЕНИЕ 24 В постоянного тока

Когда дело доходит до светодиодного освещения, лучшее, что можно сделать, это перейти на использование освещения 24 В постоянного тока. Поскольку все управление этими лампами осуществляется “выше по потоку” от источника питания (трансформатора), он не включается и не выключается и, следовательно, не пропускает пусковой ток через продукты Loxone. Это означает, что с помощью диммера мощностью 24 В 200 Вт вы можете использовать светодиодные лампы мощностью до 200 Вт, не беспокоясь о пуске.

ПРАВИЛЬНО УКАЖИТЕ РЕЛЕ И ДИММЕРЫ

В цепях, которые не могут быть преобразованы в 24 В постоянного тока, таких как двигатели или освещение люстры, требуется альтернатива. В первую очередь сбор информации о том, каким будет пусковой ток на устройстве, и обеспечение того, чтобы контроллеры не перегружались.

Например, в коммутируемой цепи освещения, которая будет выдавать пуск более 5 А, реле на минисервере или дополнительном устройстве рассчитаны всего на 5 А, однако реле на дополнительном устройстве рассчитаны на 16 А, так что это может быть лучшим выбором.

В некоторых случаях только отдельная цепь будет подвержена воздействию высокого пускового тока, у нас также есть соединительное реле (или контактор), которое рассчитано на пусковой ток до 25А.

Подробнее

В Интернете есть множество отличных ресурсов по пусковому току, поскольку это такая распространенная проблема, которую необходимо учитывать. Вот некоторые из лучших:

Википедия – Пусковой ток
муРата – Что такое пусковой ток?
AMETHERM

Подбор и подключение блоков питания
Loxone предлагает различные источники питания, все из которых имеют входное напряжение 230 В и выходное напряжение 24 В при различной силе тока. Мы можем предоставить следующие источники питания;



9,6 Вт ~ 0,4 А
31,2 Вт ~ 1,3 А
60 Вт ~ 2,5 А *
100,8 Вт ~ 4,2 А
150 Вт ~ 6,25 А **
240 Вт ~ 10 А

*Этот источник питания рекомендуется для светодиодных лент. Может поддерживать до 7 метров светодиодных ламп.
**Это автономный источник питания, идеально подходящий для модернизации.
Ссылки на источники питания в магазинах:
0,4А                2,5 А                 6,25А
1,3 А                4,2А                 10,0А

РЕКОМЕНДАЦИЯ

При сборке панели мы рекомендуем разбивать ее на слои с клеммными колодками вверху, основными модулями посередине и блоками питания внизу. При правильной настройке это дает простор для роста, а также группирует каждый компонент в функциональные блоки. Кроме того, благодаря расположению источников питания рядом друг с другом, намного проще установить общие заземления между источниками питания, что следует делать для предотвращения плавающего напряжения. Как всегда, убедитесь, что мощность у вас немного больше, чем вам нужно, чтобы компенсировать любые колебания, которые могут возникнуть. Использование специальной функции планирования проекта в Loxone Config поможет вам определить источники питания, которые вам потребуются. Пример правильной настройки панели можно найти здесь или на странице основы подключения (примечание. схемы установки могут отличаться в зависимости от свободного места внутри панели).

Также важно разделить модули на 2-м ряду на разные группы и питать каждую группу по отдельности. Разделяя модули и, следовательно, разделяя источник питания, вы можете гарантировать, что в случае выхода из строя одного источника питания, который не подключен к минисерверу, вы избежите полного отказа. Наша рекомендация по настройке заключается в группировании минисервера, расширений и модулей регулировки яркости вместе. В заключение следует отметить, что для параллельной работы подходит только блок питания TDK DRF240-24-1. Более подробную информацию по этому вопросу можно найти здесь.

На иллюстрации показаны кабели, необходимые для настройки минисервера и расширения с несколькими источниками питания (для GND мы рекомендуем сечение 2,5 мм 2).

Минисервер Loxone подключен к нескольким источникам питания напряжением 24 В

Дополнительные ссылки

Шкафы, разработанные специально для Loxone, можно найти здесь.
Кабель из дерева Loxone можно найти здесь.

.
Основные подключения устройств и расширений
Основные подключения

УСТРОЙСТВА ДЕРЕВА ПОДКЛЮЧЕНИЯ

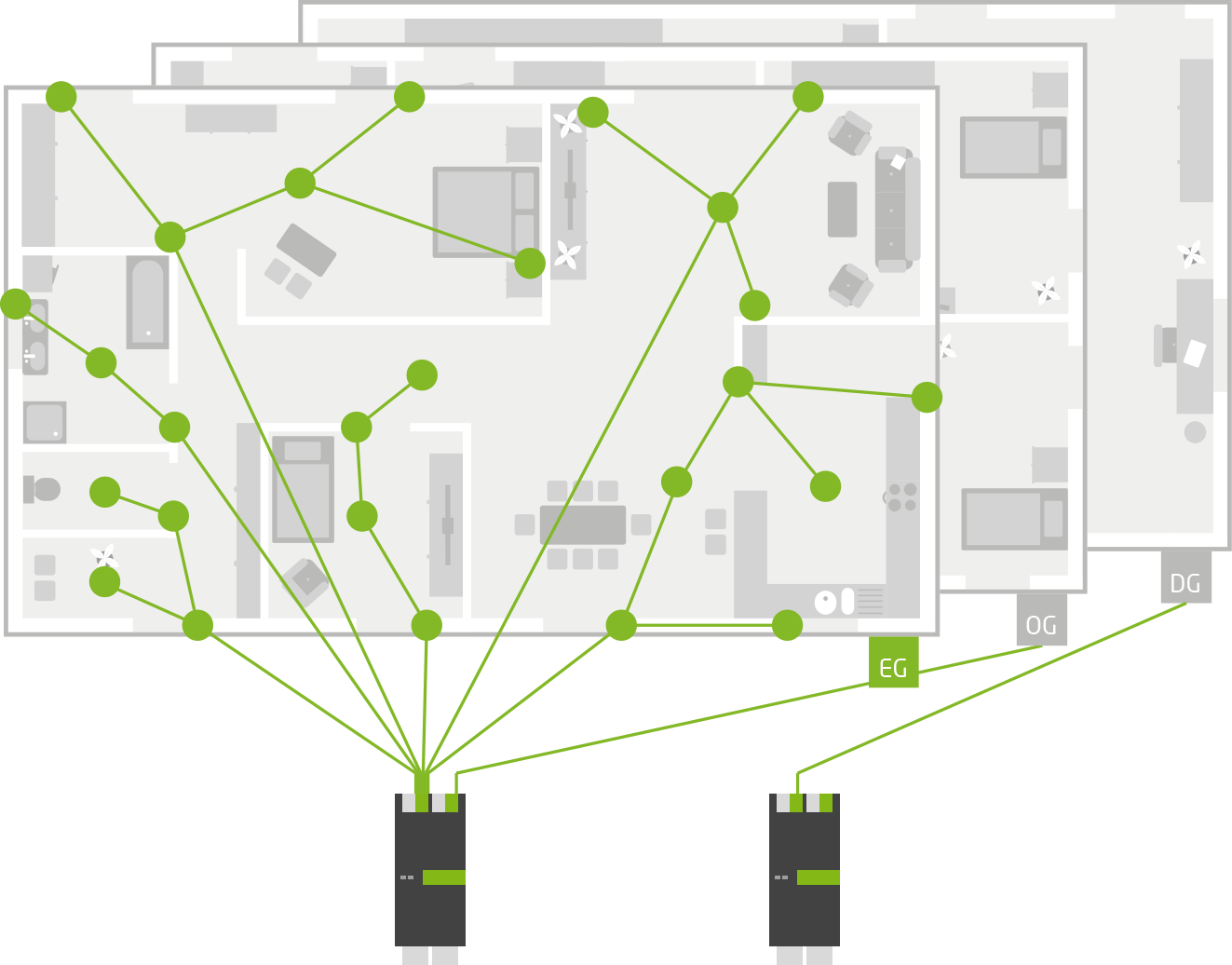

Подключение устройств Tree не может быть проще, просто подключите дерево (зеленое и белое) и источник питания 24 В постоянного тока (оранжевое и белое).

ПОДКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЕЙ И ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ

В качестве примера показано, как подключить выключатель и лампочку.

Пример подключения переключателей и исполнительных механизмов к минисерверу Loxone

К минисерверу можно подключить любой выбранный вами коммутатор, а также кнопки ПЛК.
Подробнее об этом здесь

ПОДКЛЮЧЕНИЕ ЖАЛЮЗИ Или ЗАНАВЕСОК

Пример подключения электродвигателя жалюзи: Открыть - вверх, закрыть - вниз.

Пример подключения штор и жалюзи к минисерверу Loxone

ПОДКЛЮЧЕНИЕ ЛАМП К УДЛИНИТЕЛЮ С ДИММЕРОМ

Пример подключения для одной цепи с приглушенным освещением.

Пример подключения ламп к дополнительному диммеру Loxone Miniserver

ПОДКЛЮЧЕНИЕ НЕСКОЛЬКИХ DMX-ДИММЕРОВ

показано, как подключить несколько DMX-диммеров к удлинителю DMX.

Необходимо соединить все GND источника питания вместе. В противном случае могут возникнуть проблемы из-за разницы в потенциале

Пример подключения нескольких DMX-диммеров к минисерверу Loxone и расширению DMX

ПОДКЛЮЧЕНИЕ светодиодного прожектора RGBW К диммеру RGBW 24V AIR / DMX

Пожалуйста, обратите внимание, что к RGBW 24V dimmer AIR /DMX RGBW можно подключить максимум 8 светильников.

Предупреждение: При одновременном использовании цветовых каналов (RGB) и канала теплого белого (WW) цвет канала пропорционально затемняется. Пример: Если яркость канала WW превысила 30%, яркость канала RGB уменьшается до 70%.

Подключение RGBW Spot

Краткое руководство по подключению RGBW Spot (PDF)

ПОДКЛЮЧЕНИЕ светодиодного прожектора WW К диммеру RGBW 24V AIR / DMX

Пожалуйста, обратите внимание, что для каждого канала регулировки яркости можно использовать максимум 8 светильников теплого белого цвета.

Подключение светильника Loxone с теплым белым точечным освещением

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ ТЕМПЕРАТУРЫ 0-10 В

Датчики температуры подключаются к аналоговым входам минисервера или дополнительного устройства. При необходимости +24 В и GND можно подключить от одного датчика температуры к следующему, но для каждого датчика требуется своя обратная связь с аналоговым входом.

1: + 24 В
B/2: GND
C/3: 0-10 В

Пример подключения датчиков температуры к минисерверу Loxone

ПОДКЛЮЧЕНИЕ ПРОПОРЦИОНАЛЬНЫХ (0-10 В) ПРИВОДОВ

Пропорциональный привод для клапанов или коллекторов отопления должен быть подключен к источнику питания 24 В, а затем управляться входным сигналом 0-10 В для установки положения.

Пример подключения пропорциональных приводов

ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ (ввода-вывода) (ПРИМЕР ТЕПЛОВОГО РЕЖИМА)

Цифровые термоприводы 230 В для коллекторов UFH управляются цифровым выходом минисервера или дополнительного устройства.

Пример подключения цифровых приводов

ЗАЩИТА ЦЕПИ ИСТОЧНИКА ПИТАНИЯ 24 В

Основная функция предохранителя или MCB заключается в защите кабеля от риска возгорания из-за нагрузки, превышающей нормальную рабочую нагрузку. Однако для обеспечения некоторой защиты источников питания можно использовать MCB соответствующего номинала. В зависимости от размера источника питания следует выбирать MCB соответствующего типа и номинальной мощности. Разумно использовать для вашего минисервера и источника питания расширения собственный выключатель. Если MCB и источник питания не входят в состав одного потребительского устройства, то следует учитывать правила 17-й редакции, чтобы решить, требуется ли защита от УЗО.

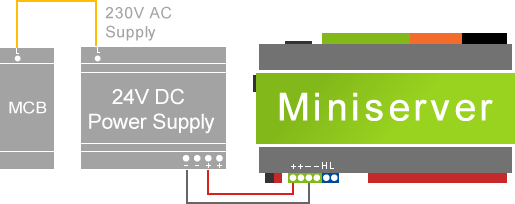

Пример подключения защиты цепи к блоку питания 24 В

ЗАЩИТА ЦЕПИ На ВЫХОДАХ

В соответствии с 17-м изданием правил по электромонтажу все цепи должны быть защищены УЗО и иметь соответствующую номинальную мощность MCB. Номинальная мощность MCB зависит от общей нагрузки и толщины используемого кабеля.

Пример подключения защиты цепи с помощью выходов

ЗАЩИТА ИСХОДЯЩЕЙ ЦЕПИ С ПОМОЩЬЮ МИКРОВЗРЫВАТЕЛЕЙ

В дополнение к защите от УЗО и MCB сетевых цепей, которые переключаются через Минисервер (или расширения), коммутационное устройство внутри минисервера также может быть защищено с помощью микровзрывателей на стороне исходящего подключения реле.

Пример того, как подключить защиту цепи с помощью микровзрывателей

ПОДКЛЮЧЕНИЕ ДАТЧИКА ДВИЖЕНИЯ 24 В

Вот пример подключения датчика движения 24 В (этот пример предназначен для датчика, который мы продаем в нашем интернет-магазине). PIR подключается непосредственно к цифровому входу минисервера, удлинителя или модуля регулировки яркости. Кроме того, PIR также обеспечивает значение яркости (5-2000 люкс) через выходной сигнал 0-10 В. Это устройство может быть подключено к аналоговому входу.

Обратитесь к следующим схемам, чтобы увидеть, как установить DIP-переключатели и как подключить PIR.

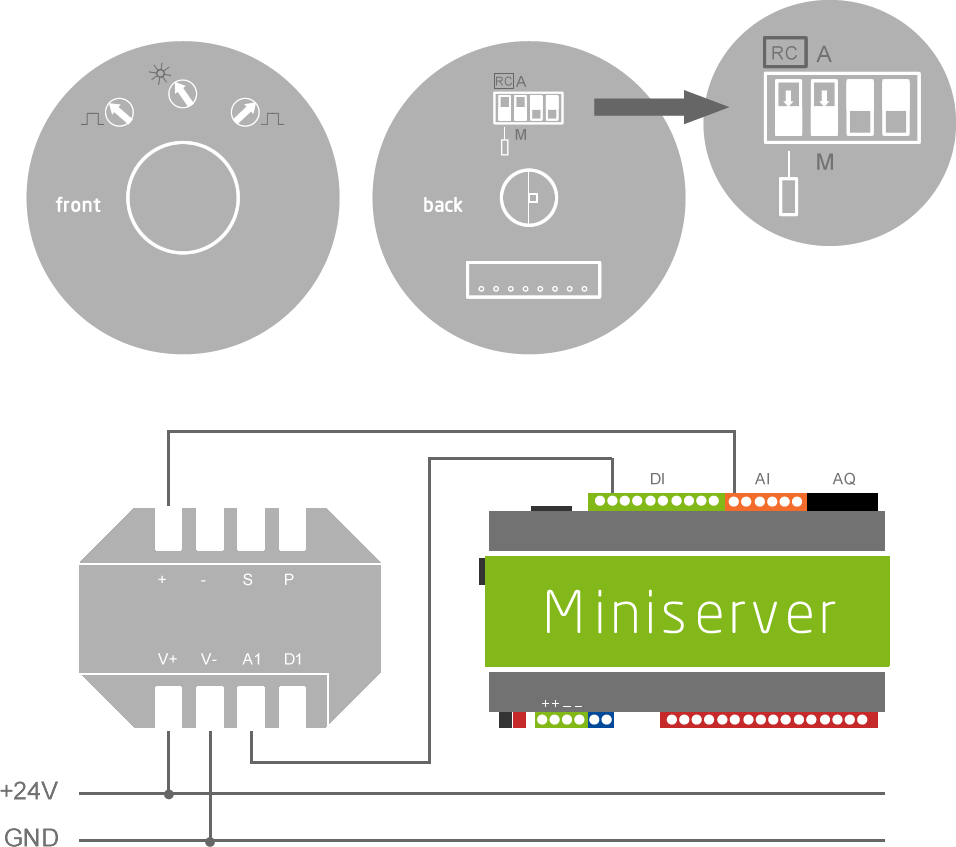

Пример подключения датчика движения 24 В к минисерверу Loxone

ПОДКЛЮЧЕНИЕ ДАТЧИКА ДВИЖЕНИЯ 230 В

Контакт PIR переключает 230 В, что слишком велико для цифровых входов. Чтобы использовать такой датчик с цифровыми входами, необходимо подключить этот контакт к соединительному реле (вход A1). Вход A2 соединительного реле подключен к нейтрали.

Затем контакт реле 11 подключается к сети 24 В, а контакт 14 - к цифровому входу минисервера, удлинителя или диммера.

При срабатывании датчика движения включается соединительное реле 24 В, и минисервер затем обнаруживает это изменение напряжения. Для подключения проводов смотрите схему ниже.

Пример подключения датчика движения на 240 В к минисерверу Loxone

ПОДКЛЮЧЕНИЕ СОЕДИНИТЕЛЬНЫХ РЕЛЕ Для БОЛЕЕ ВЫСОКОЙ КОММУТАЦИИ НАГРУЗКИ

Для переключения более высоких нагрузок (например, погружного нагревателя мощностью 3 кВт*ч) необходимо использовать соединительное реле или контактор. Подключите реле минисервера или дополнительного устройства к входу A1 соединительного реле. Вход A2 соединительного реле подключен к нейтрали. С помощью контактов реле 11 и 14 можно переключать сигнал 230 В. Подключения см. на схеме ниже.

Пример подключения соединительного реле к минисерверу Loxone

ИЗМЕНЕНИЕ ПОЛЯРНОСТИ ДЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПОСТОЯННОГО тока

Ниже приведен пример управления двигателями постоянного тока, которые часто используются с жалюзи, маркизами и занавесками. В отличие от двигателей переменного тока, направление регулируется изменением полярности двигателя.

Пример того, как подключить изменение полярности к минисерверу Loxone

ПОДКЛЮЧЕНИЕ ВЫХОДОВ С ОТКРЫТЫМ КОЛЛЕКТОРОМ

Вы можете подключать датчики с выходами открытого коллектора к цифровым входам минисервера и других дополнительных устройств. Также необходимо подключить подтягивающий резистор. Это необходимо, поскольку открытый коллектор выдает GND, а не положительное напряжение.

Для подтягивающего резистора вы можете использовать стандартный резистор 4,7 Ком, смотрите схему подключения ниже.

Теперь датчик будет работать с обратной логикой. Поэтому, если датчик выключен, цифровой вход будет установлен на высокий уровень (16 В), а когда датчик включен, цифровой вход будет установлен на низкий уровень (GND). В программном обеспечении вы можете изменить это поведение, чтобы при включенном датчике вход был высоким. Для этого либо используйте функциональный блок NOT, либо отключите то место, к которому подключен вход.

Пример подключения выходов с открытым коллектором к минисерверу Loxone

ОТДЕЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ ДЛЯ НЕСКОЛЬКИХ УДЛИНИТЕЛЕЙ AIR И СВЕТОДИОДОВ

Мы рекомендуем вам использовать отдельный источник питания для питания светодиодов. Вы можете увидеть, как подключить его на схеме ниже, пожалуйста, обратите внимание, что максимальный ток составляет 2,1 А на канал (50 Вт при 24 В постоянного тока).

Пример подключения отдельных источников питания для Multi Extension Air и светодиодов к минисерверу Loxone

ТОТ ЖЕ ИСТОЧНИК ПИТАНИЯ ДЛЯ MULTI EXTENSION AIR И светодиодов

Для ваших светодиодов вы можете использовать тот же источник питания, что и для удлинителя. Однако мощность источника питания должна соответствовать объему ленты и удлинителю. Вы можете увидеть, как подключить это устройство на схеме ниже, пожалуйста, обратите внимание, что максимальный ток составляет 2,1 А на канал (50 Вт при 24 В постоянного тока).

Пример подключения одних и тех же источников питания для Multi Extension Air и светодиодов к минисерверу Loxone

ИСТОЧНИК ПИТАНИЯ 12 В постоянного тока ДЛЯ НЕСКОЛЬКИХ УДЛИНИТЕЛЕЙ AIR И светодиодов

Вы можете использовать отдельный источник питания 12 В вместо 24 В, если у вас светодиоды с более низким напряжением. Однако обратите внимание, что максимальный ток теперь будет составлять 1 А на канал (25 Вт при 24 В постоянного тока). Вы можете увидеть, как это подключить, на схеме ниже.

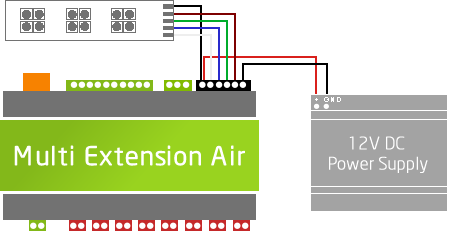

Пример подключения блока питания 12 В к Multi Extension Air и светодиодов к минисерверу Loxone

1-ПРОВОДНЫЕ ДАТЧИКИ

IBUTTON

Пример подключения iButton к 1Wire и минисерверу Loxone

ТЕМПЕРАТУРА

Пример подключения датчика температуры и 1 провода к минисерверу Loxone

Основы подключения и топология сети Loxone

ОСНОВЫ ПОДКЛЮЧЕНИЯ

Электропроводку в вашем доме можно сравнить с нервной системой человеческого организма, без нее система автоматизации не может ни чувствовать, ни действовать. В то время как природа совершенствовала свою систему сигнализации на протяжении тысячелетий, домашняя автоматизация существует всего несколько десятилетий. Никто не знает, куда заведет нас это путешествие, и в будущем появится множество новых выключателей, датчиков, осветительных приборов и многого другого.

Поэтому важно продумать установку заранее и проверить ее на будущее. Электропроводка является основой системы автоматизации, и, хотя заменить датчик движения, выключатель или осветительный прибор легко, гораздо сложнее заменить кабели, вмонтированные в ваши стены.

Поэтому мы рекомендуем вам использовать кабели, которые выдержали испытание временем и стали отраслевыми стандартами. В целом, существует 4 основных типа кабелей, используемых в системе Loxone:

  • Кабель из дерева
  • CAT7
  • Сетевой кабель
  • Кабель динамика

Для стороны датчика, которая находится под низким напряжением, мы рекомендуем использовать кабель CAT7. Кабель CAT7 можно использовать для различных применений, таких как древовидная связь, компьютерные сети, контакты без напряжения, последовательная связь, системы шин и многое другое. Пожалуйста, обратите внимание, что он не может использоваться для нагрузок 230 В! Для переключения нагрузки вам придется использовать кабели питания соответствующего номинала, то есть 1,5 мм, 2,5 мм, Twin & Earth и т.д.

ТОПОЛОГИЯ ПОДКЛЮЧЕНИЯ

Обычно в системе Loxone имеется централизованно установленная “панель”, которая содержит все оборудование Loxone, поэтому она становится центром (или узлом 0) установки.

Выходы, такие как схемы освещения и управления жалюзи, подключены по центру в виде звезды, где каждое устройство имеет свой собственный кабель, возвращающийся к центральному местоположению.

При рассмотрении датчиков и выключателей (и, действительно, нагревательных приводов) их можно подключить с использованием технологии Loxone Tree в сочетании с кабелем Tree. Это позволяет выполнять подключение гораздо более эффективным и гибким способом. По сути, любое устройство Tree можно подключить к любому другому, чтобы получить его управление и связь. Если эта древовидная “сеть” в какой-то момент будет подключена обратно к расширению Tree, то будут подключены ВСЕ устройства Tree. Это позволяет сократить количество кабелей до 80% по сравнению с традиционными проводными системами STAR и обеспечивает огромную гибкость при модернизации в будущем. Настоящая проводка, рассчитанная на будущее, для "умного дома". На приведенных ниже схемах вы можете увидеть несколько примеров подключения Loxone Tree.

ВАЖНЫЕ ФАКТЫ:

  • Для изделий из недревесных материалов подключите провода обратно к центральной точке.
  • Если вы используете несколько панелей и, следовательно, имеете много расширений по всему проекту, то максимально допустимая длина линии Loxone Link составляет 500 м от минисервера до последнего расширения.
  • Канал Loxone link ДОЛЖЕН представлять собой шину, подключенную строго от одного устройства к другому.
  • Соединение должно быть прервано на последнем устройстве с резистором 120 Ом, если удлинители не используются, то резистор использовать не следует
  • Соединение должно представлять собой единую витую пару. Мы рекомендуем использовать пару кабеля CAT7 между панелями и витую пару проводов панели внутри шкафа.
  • Максимальное количество добавочных номеров по ссылке Loxone равно 30.

Наряду с переключателями Loxone Touch и Touch Pure вы также можете сделать любые обычные переключатели намного более полезными и многофункциональными. Пока переключатель обеспечивает замыкание контактов, он может быть подключен к системе, а затем в программном обеспечении может иметь столько функций, сколько вы захотите. Мы рекомендуем использовать втягивающие переключатели из-за возможности циклического нажатия, двойного щелчка и т.д.

КОМПОНОВКА ШКАФА

На приведенной ниже схеме вы можете увидеть, как оптимально разместить сетевой распределительный щит и вспомогательный распределительный щит. В каждом шкафу имеются отдельные источники питания для оборудования Loxone. Мы также рекомендуем использовать дополнительные источники питания для датчиков, таких как детекторы присутствия, а также для питания светодиодной ленты. Это делается для повышения надежности вашей системы.

Значок восклицательного знака Loxone
Пожалуйста, обратите внимание, что все блоки питания для оборудования Loxone должны иметь общие GNDS. Для этого вы можете использовать запасные пары в кабеле CAT для соединения Loxone между двумя платами.

Во избежание беспорядка в проводке мы рекомендуем использовать клеммы DIN-рейки для подключения всех входов и выходов. Обязательно запланируйте несколько запасных входов и выходов, поскольку на этом этапе легко что-то упустить. Чтобы проводка была аккуратной, мы также рекомендуем использовать кабельную магистраль. Вы можете видеть это на схеме снаружи корпуса. Датчики подключены с левой стороны, а сетевой кабель - с правой. Чтобы это работало, между клеммами удлинителя и кабельной магистралью должно быть расстояние около 3 см.

При подключении Loxone link и других соединений для передачи данных следует использовать витую пару проводов вашей панели.

Пример цветового подключения:
Оранжевый / белый для источника питания,
синий / белый для Loxone Link,
зеленый / белый для Loxone Tree

Пример использования Loxone внутри шкафа или ограждения

Убедитесь, что вы используете шкаф достаточно большого размера, чтобы вместить все оборудование с запасом места для будущего расширения. Компания Future Automation разработала ряд шкафов специально для оборудования Loxone, с ассортиментом продукции Loxone вы можете ознакомиться здесь.

ПЕРЕКЛЮЧАТЕЛИ

В Loxone мы предоставили несколько периферийных устройств, чтобы еще больше упростить выбор продукта. Для коммутаторов есть линейки Touch и Touch Pure, которые выпускаются как в проводном, так и в беспроводном исполнении. Они позволяют легко управлять ключевыми функциями "умного дома". Кроме того, они обеспечивают измерение температуры и влажности.

С Loxone вы можете сделать любые обычные выключатели намного более полезными и многофункциональными. Пока переключатель обеспечивает замыкание контактов, он может быть подключен к системе, а затем в программном обеспечении может иметь столько функций, сколько вы захотите. Мы рекомендуем использовать втягивающие переключатели из-за возможности циклического нажатия, двойного щелчка и т.д.

Схема стандартного выключателя Loxone, показывающая освещение, музыку и оттенки

ПОДКЛЮЧЕНИЕ С ПОМОЩЬЮ КАБЕЛЕЙ CAT7

Почему CAT7?

Дело не в скорости передачи данных. Хотя это фантастическая функция, которая дает нам много возможностей для расширения в будущем, это не основная причина использования CAT7. Мы рекомендуем использовать CAT7 для передачи всех данных в умном доме Loxone из-за экранирования.

Кабель Loxone CAT 7

В дополнение к внешней оплетке, обычно используемой в кабелях CAT6, CAT7 также имеет индивидуально экранированные пары, это позволяет нам передавать разные данные и сигналы питания по разным парам с минимальными помехами, что невозможно при использовании других кабелей. Это также имеет дополнительное преимущество в тех случаях, когда уровень электромагнитных помех (EMI) особенно высок, поскольку дополнительные средства обеспечивают дополнительную защиту от этого воздействия на сигналы данных, содержащиеся внутри.

В дополнение к этому экранированию и высокой скорости передачи данных при толщине жилы AWG23, по этому кабелю можно питать устройства на гораздо больших расстояниях, не испытывая чрезмерного падения напряжения.

По сути, все системы Loxone должны использовать CAT7 для максимальной функциональности и быть готовыми к будущему.

Стандартная цветовая маркировка Loxone с CAT7

ПОДКЛЮЧЕНИЕ МИНИСЕРВЕРА К ИСТОЧНИКУ ПИТАНИЯ

ПОДКЛЮЧЕНИЕ МИНИСЕРВЕРА

В этом видео показано, как быстро и легко подключить минисервер Loxone и расширение. Мы проведем вас через весь процесс подключения от коробки до включения питания!

  1. Подключите выход постоянного тока источника питания 24 В к клеммам питания минисервера.
  2. Подключайте источник питания 24 В к электросети только после завершения остальной части установки.

При выполнении работ с кабелями минисервера, пожалуйста, убедитесь, что питание минисервера отключено. Несоблюдение этого требования может привести к повреждению компонентов.

Минисервер Loxone подключается к источнику питания 24 В

ПОДКЛЮЧЕНИЕ МИНИСЕРВЕРА К НЕСКОЛЬКИМ ИСТОЧНИКАМ ПИТАНИЯ

Пример подключения минисервера к нескольким источникам питания.

Необходимо соединить все GND источника питания вместе. В противном случае могут возникнуть проблемы из-за разницы потенциалов.

Минисервер Loxone подключен к нескольким источникам питания напряжением 24 В

ПОДКЛЮЧЕНИЕ ОДНОГО ИЛИ НЕСКОЛЬКИХ РАСШИРЕНИЙ К МИНИСЕРВЕРУ

  1. Подключите клеммы питания минисервера к клеммам питания на удлинителях.
  2. Подключите разъем Loxone Link минисервера к разъему Loxone Link дополнительного устройства.
  3. Завершите соединение Loxone на последнем дополнительном соединении с помощью резистора 120 Ом (входит в комплект поставки вашего минисервера).

Примечание: Если удлинитель не подключен, нет необходимости использовать резистор 120 Ом.

Минисервер Loxone подключается к внутреннему

ПОДКЛЮЧЕНИЕ ОДНОГО ИЛИ НЕСКОЛЬКИХ РАСШИРЕНИЙ К МИНИСЕРВЕРУ GO

  1. Подключите клемму заземления минисервера Go к клеммам питания на удлинителях.
  2. Подключите разъем Loxone Link минисервера Go к разъему Loxone Link дополнительного устройства.
  3. Завершите соединение Loxone на последнем дополнительном соединении с помощью резистора 120 Ом (входит в комплект поставки вашего минисервера).

Примечание: Если удлинитель не подключен, нет необходимости использовать резистор 120 Ом.

Подключение минисервера Перейдите к расширению Loxone

При выполнении работ по установке следует отключать питание, но если это невозможно, то убедитесь, что разъем blue Link всегда отсоединяется от розетки перед разъемом питания, чтобы предотвратить повреждение схемы связи.
