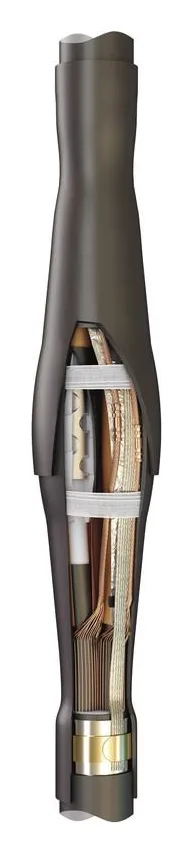

Муфта кабельная соединительная 10кВ 3ПСТ-10-70/120-Б КВТ 66293
Основные характеристики
Допуск к эксплуатации в горнодобывающей промышленностиНет
Номинальное напряжение U0/U (Um)6/10 (12) кВ
С концентрическим экранированиемДа
Не содержит (без) галогеновДа
Для соединения кабелей с бумажной и с пластмассовой изоляциейНет
Номинальное сечение проводника70...120 кв.мм
Количество жил3
Все характеристики17 650 ₽ / шт.
1
На складе поставщика21 шт.
Доставка со склада в магазин1–2 дня
Доставкапо Белгороду и области, СДЭК по России
Самовывозп. Дубовое, ул. Шоссейная, 2 — после подтверждения заказа
Нужен щит целиком?соберём и проверим под ваш проект
Допуск к эксплуатации в горнодобывающей промышленностиНет
Номинальное напряжение U0/U (Um)6/10 (12) кВ
С концентрическим экранированиемДа
Не содержит (без) галогеновДа
Для соединения кабелей с бумажной и с пластмассовой изоляциейНет
Номинальное сечение проводника70...120 кв.мм
Количество жил3
ИсполнениеТермоусадочный
• Предназначены для соединения 3-х жильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с броней из стальных лент или без брони
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Включены в реестр Минпромторга
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
• Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
• Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ»
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с броней из стальных лент или без брони
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Включены в реестр Минпромторга
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
• Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
• Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ»
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015
