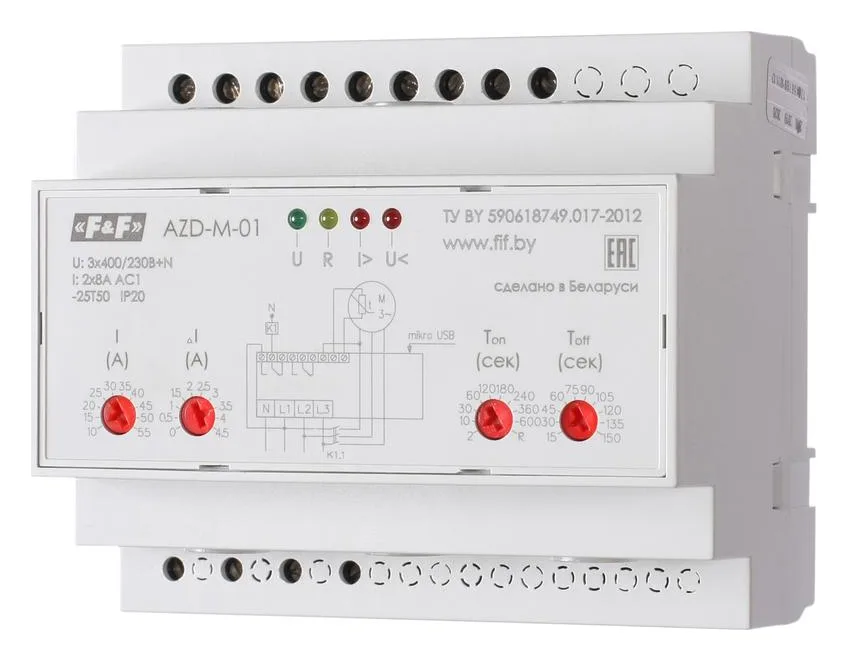

Автомат защиты электродвигателей AZD-M исп.1 10-59.5 А микропроцессорн. защита трехфазн. двигателей до 30кВт с транс. тока более 30кВт USB порт. 3х400/230+N 2х8А 2х1P IP20 F&F EA05.004.001

Реле защиты электродвигателей серии "AZD"
Монтаж на DIN-рейку.
Предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 3x400/ 3x230В+N (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения при возникновении аварийных режимов работы.
Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
- перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
- недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
- при обрыве любой фазы;
- при недопустимой асимметрии токов;
- при работе на пониженном или повышенном напряжении;
- при перегреве ЭУ;
- при недопустимой асимметрии фазных напряжений;
- при коротком замыкании.
Принцип работы

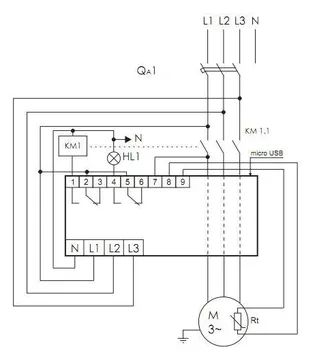

Если контролируемые параметры в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
диапазон контролируемых токов ЭУ в пределах 10-59,5А;
защита трехфазных электродвигателей мощностью до 30 кВт (с трансформатором тока электродвигатели мощностью более 30 кВт);
предпусковой контроль изоляции обмоток;
контакт - 2NO/NC (2x8 А);
напряжение питания 3x400/ 3x230В+N;
USB-порт для программирования и считывания параметров для подключения компьютера.
