Реле времени PCG-417 2х8А 230В 2НО IP20 звезда-треугольник для пуска электродвиг. монтаж на DIN-рейке F&F EA02.001.020
Основные характеристики
Глубина65 мм
Высота90 мм
Ширина18 мм
Возможно дистанционное управлениеНет
Количество выходов с задержкой, переключающий контакт2
Функция звезда/треугольникДа
Диапазон времени0.075...0.1 с
Все характеристики3 111 ₽ / шт.
1
На складе поставщика15 шт.
Доставка со склада в магазин1–2 дня
Доставкапо Белгороду и области, СДЭК по России
Самовывозп. Дубовое, ул. Шоссейная, 2 — после подтверждения заказа
Нужен щит целиком?соберём и проверим под ваш проект
Глубина65 мм
Высота90 мм
Ширина18 мм
Возможно дистанционное управлениеНет
Количество выходов с задержкой, переключающий контакт2
Функция звезда/треугольникДа
Диапазон времени0.075...0.1 с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц250...250 В
Род тока включенияПеременный ток (AC)
Реле времени серии "PCG"
Монтаж на DIN-рейку.
Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме.
Принцип работы

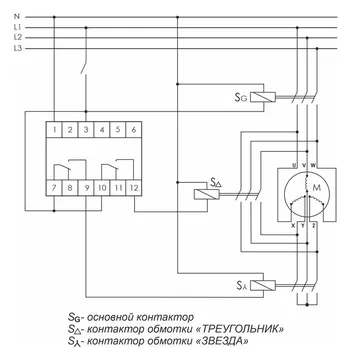

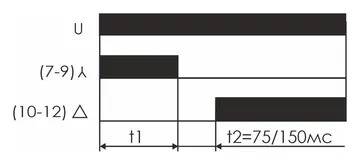

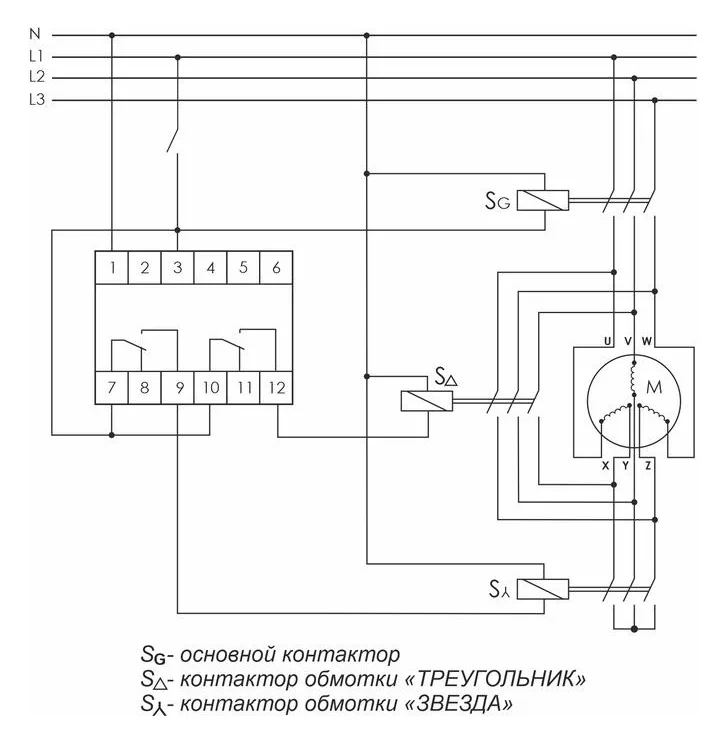

Реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S? (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S? (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
Особенности:
напряжение питания 230 В AC; 24 В AC/DC;
время пуска 1-1000 с;
время переключения 75 / 150 мс;
контакт - 2NO/NC (2х8 А).
Монтаж на DIN-рейку.
Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме.
Принцип работы
Реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S? (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S? (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
Особенности:
напряжение питания 230 В AC; 24 В AC/DC;
время пуска 1-1000 с;
время переключения 75 / 150 мс;
контакт - 2NO/NC (2х8 А).
Похожие товары
3 474 ₽ / шт.

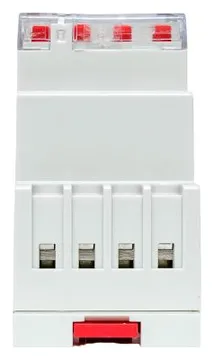

Таймер электронный астрономический TM-АS PROxima EKF tm-as
EKF · арт. tm-as
В наличии 109 шт.
2 173 ₽ / шт.

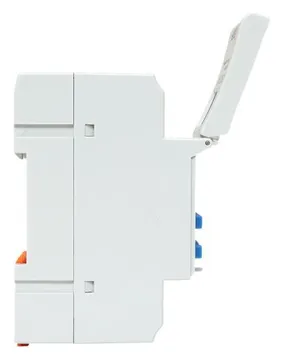

Таймер электронный ТЭ-15 EKF mdt-15
EKF · арт. mdt-15
В наличии 83 шт.
2 811 ₽ / шт.
Реле времени RT-10 EKF rt-10
EKF · арт. rt-10
В наличии 64 шт.
3 825 ₽ / шт.

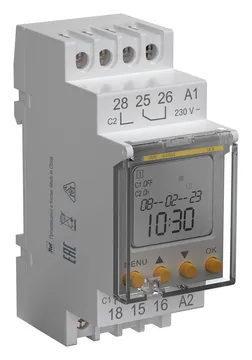

Таймер электронный астрономический ТА80 16А 230В на DIN-рейку KARAT IEK MTA-A-16
IEK · арт. MTA-A-16
В наличии 51 шт.
3 017 ₽ / шт.

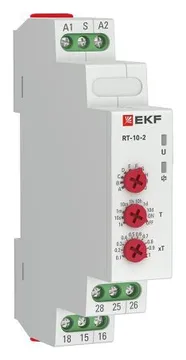

Реле времени RT-10 12-240В 10 устанавл. функц. PROxima EKF rt-10-12-240
EKF · арт. rt-10-12-240
В наличии 50 шт.
4 561 ₽ / шт.

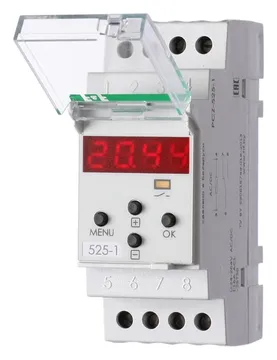

Реле времени астрономическое PCZ-525-1 16А 24-264В AC/DC 1перекл. IP20 ночной перерыв и годовая программа F&F EA02.002.011
Евроавтоматика F&F · арт. EA02.002.011
В наличии 34 шт.
3 215 ₽ / шт.

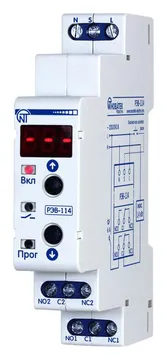

Реле времени РЭВ-114 НовАтек-Электро 3425601114
НовАтек-Электро · арт. 3425601114
В наличии 24 шт.
13 797 ₽ / шт.

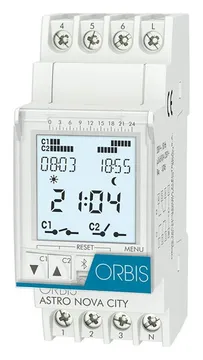

Таймер астрономический ASTRO NOVA CITY ORBIS OB178012
