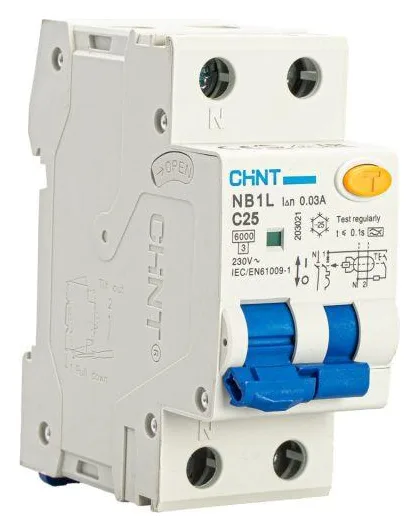

Выключатель автоматический дифференциального тока 1п+N C 25А 30мА тип A 6кА NB1L (36мм) (R) CHINT 203021
Основные характеристики
Номинальное импульсное напряжение6 кВ
Рабочая температура окружающей среды-25...40 град.C
Номинальное напряжение изоляции Ui500 В
Род токаПеременный ток (AC)
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-16 кА
Степень защиты IPIP20
Степень загрязнения (число)2
Все характеристики4 264 ₽ / шт.
1
На складе поставщика5 шт.
Доставка со склада в магазин1–2 дня
Доставкапо Белгороду и области, СДЭК по России
Самовывозп. Дубовое, ул. Шоссейная, 2 — после подтверждения заказа
Нужен щит целиком?соберём и проверим под ваш проект
Номинальное импульсное напряжение6 кВ
Рабочая температура окружающей среды-25...40 град.C
Номинальное напряжение изоляции Ui500 В
Род токаПеременный ток (AC)
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-16 кА
Степень защиты IPIP20
Степень загрязнения (число)2
Частота (Гц)50/60 Гц
Номинальная отключающая способность по IEC 60947-26 кА
Номинальное напряжение230 В
Ширина в числах модульных расстояний2
Характеристика срабатыванияC
Тип по току утечкиA
Номинальный ток утечки0.03 А
Номинальный ток25 А
Автоматические выключатели дифференциального тока (АВДТ) серии NB1L предназначены для применения в однофазных сетях переменного тока напряжением до 230 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NB1L нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 6 А до 40 А
Исполнение по числу полюсов – 1P+N (N слева); 2P
Тип характеристики мгновенного срабатывания – B, С
Отключающая способность – до 10000 А
Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA
Тип АВДТ – AC, A
Конструктив устройства – электромеханический
Частота включений – до 240 циклов/час
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NB1L дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
Необходимо проверять работоспособность АВДТ серии NB1L нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 6 А до 40 А
Исполнение по числу полюсов – 1P+N (N слева); 2P
Тип характеристики мгновенного срабатывания – B, С
Отключающая способность – до 10000 А
Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA
Тип АВДТ – AC, A
Конструктив устройства – электромеханический
Частота включений – до 240 циклов/час
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NB1L дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
