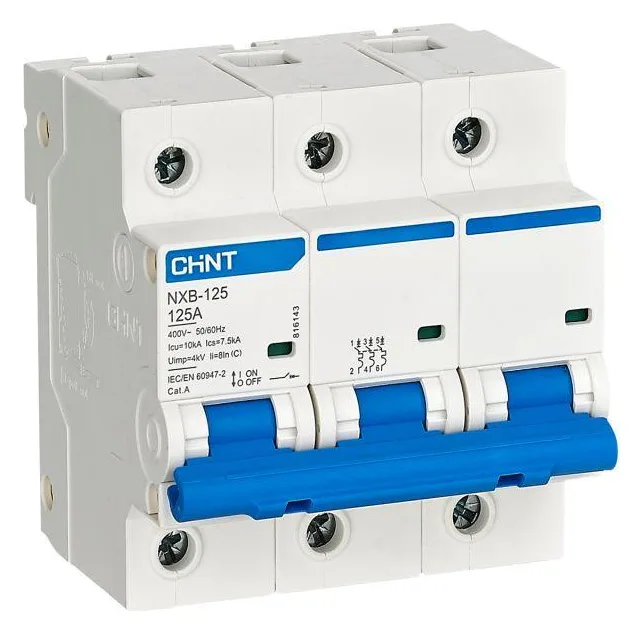

Выключатель автоматический модульный 3п C 125А 10кА NXB-125 (R) CHINT 816143
Основные характеристики
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В10 кА
Номинальное импульсное напряжение4 кВ
Рабочая температура окружающей среды-25...40 град.C
Количество защищенных полюсов3
Номинальное напряжение изоляции Ui500 В
Частота50...60 Гц
Степень защиты IPIP20
Все характеристики3 592 ₽ / шт.
1
На складе поставщика25 шт.
Доставка со склада в магазин1–2 дня
Доставкапо Белгороду и области, СДЭК по России
Самовывозп. Дубовое, ул. Шоссейная, 2 — после подтверждения заказа
Нужен щит целиком?соберём и проверим под ваш проект
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В10 кА
Номинальное импульсное напряжение4 кВ
Рабочая температура окружающей среды-25...40 град.C
Количество защищенных полюсов3
Номинальное напряжение изоляции Ui500 В
Частота50...60 Гц
Степень защиты IPIP20
Степень загрязнения (число)2
Ширина в числах модульных расстояний4.5
Номинальное напряжение400 В
Характеристика срабатыванияC
Род токаПеременный ток (AC)
Общее количество полюсов3
Номинальный ток125 А
"Модульные автоматические выключатели серии NXB-125 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.
Основные характеристики:
Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P; 2P; 3P; 4P
Тип характеристики мгновенного срабатывания – C(8In–20%), D(12In–20%)
Предельная отключающая способность – 10000 А
Рабочая отключающая способность – 7500 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NXB-125 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX3-X3;
- сигнальный контакт аварийного срабатывания AL-X3;
- независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X3; UVT-X3; OVT-X3)."
