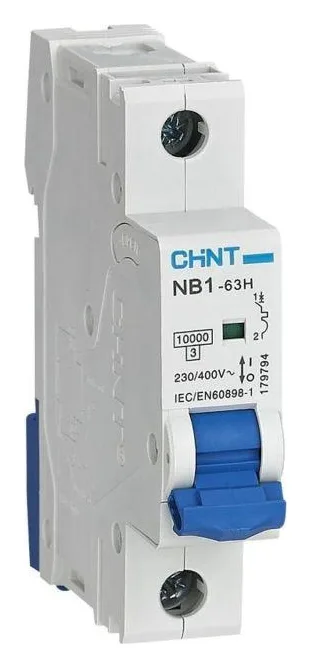

Выключатель автоматический модульный 1п C 50А 10кА NB1-63H (R) CHINT 179792
Основные характеристики
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В10 кА
Номинальное импульсное напряжение4 кВ
Рабочая температура окружающей среды-25...40 град.C
Количество защищенных полюсов1
Номинальное напряжение изоляции Ui500 В
Частота50...60 Гц
Степень защиты IPIP20
Все характеристики1 483 ₽ / шт.
1
На складе поставщика12 шт.
Доставка со склада в магазин1–2 дня
Доставкапо Белгороду и области, СДЭК по России
Самовывозп. Дубовое, ул. Шоссейная, 2 — после подтверждения заказа
Нужен щит целиком?соберём и проверим под ваш проект
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В10 кА
Номинальное импульсное напряжение4 кВ
Рабочая температура окружающей среды-25...40 град.C
Количество защищенных полюсов1
Номинальное напряжение изоляции Ui500 В
Частота50...60 Гц
Степень защиты IPIP20
Степень загрязнения (число)2
Ширина в числах модульных расстояний1
Номинальное напряжение230 В
Характеристика срабатыванияC
Род токаПеременный ток (AC)
Общее количество полюсов1
Номинальный ток50 А
Модульные автоматические выключатели серии NB1-63H предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P, 3P+N
Тип характеристики мгновенного срабатывания – B, C и D
Отключающая способность – 10000 A
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB1-63H дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P, 3P+N
Тип характеристики мгновенного срабатывания – B, C и D
Отключающая способность – 10000 A
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB1-63H дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
