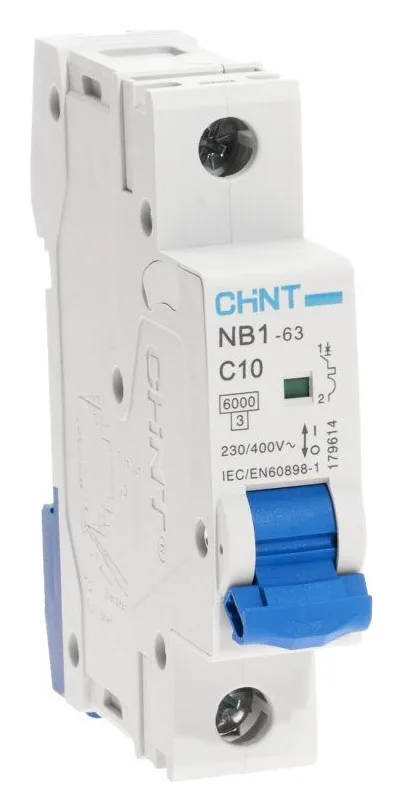

Выключатель автоматический модульный 1п C 10А 6кА NB1-63 (R) CHINT 179614
Основные характеристики
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В6 кА
Номинальное импульсное напряжение4 кВ
Рабочая температура окружающей среды-25...40 град.C
Сечение многопроволочного гибкого проводника1...25 кв.мм
Все характеристики743 ₽ / шт.
1
На складе поставщика277 шт.
Доставка со склада в магазин1–2 дня
Доставкапо Белгороду и области, СДЭК по России
Самовывозп. Дубовое, ул. Шоссейная, 2 — после подтверждения заказа
Нужен щит целиком?соберём и проверим под ваш проект
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В6 кА
Номинальное импульсное напряжение4 кВ
Рабочая температура окружающей среды-25...40 град.C
Сечение многопроволочного гибкого проводника1...25 кв.мм
Сечение однопроволочного проводника1...25 кв.мм
Количество защищенных полюсов1
Номинальное напряжение изоляции Ui500 В
Частота50...60 Гц
Степень защиты IPIP20
Степень загрязнения (число)2
Глубина монтажа, установки77.8 мм
Ширина в числах модульных расстояний1
С коммутируемым нейтральным проводникомНет
Частота50 Гц
Номинальное напряжение230 В
Характеристика срабатыванияC
Род токаПеременный ток (AC)
Общее количество полюсов1
Номинальный ток10 А
Модульные автоматические выключатели серии NB1-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P, 3P+N
Тип характеристики мгновенного срабатывания – B, C и D
Отключающая способность – 6000 A
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB1-63 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
