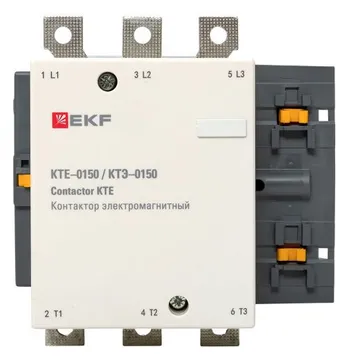

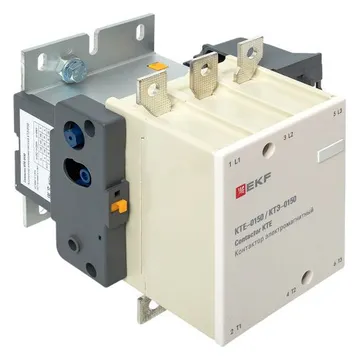

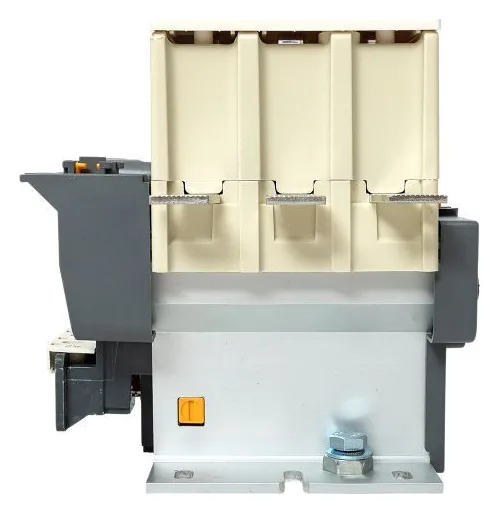

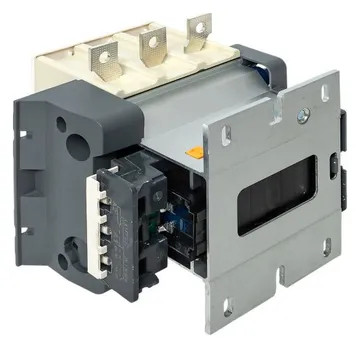

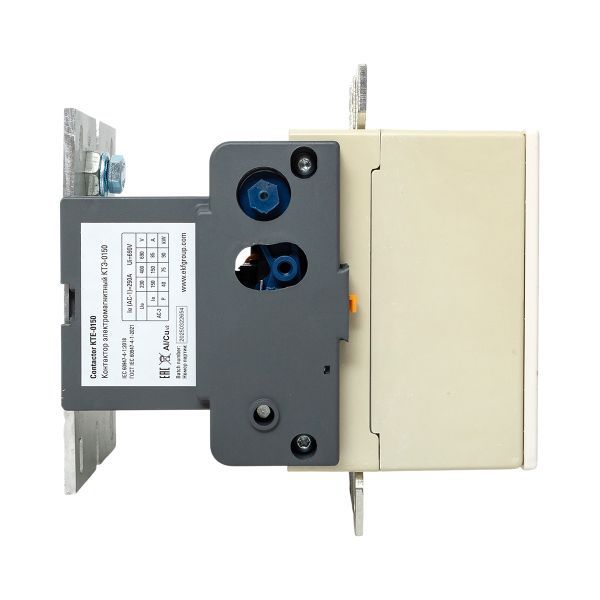

Контактор КТЭ-1 150А кат. 230В AC 1НО EKF ctr-b-150
Основные характеристики
Номинальная рабочая мощность (NEMA)47 кВт
Количество вспомогательных размыкающих контактов0
Количество вспомогательных замыкающих контактов1
Количество размыкающих главных контактов0
Номинальный рабочий ток Ie при AC-3, 400 В150 А
Количество замыкающих главных контактов3
Модульное исполнениеНет
Все характеристики14 168 ₽ / шт.
1
На складе поставщика5 шт.
Доставка со склада в магазин1–2 дня
Доставкапо Белгороду и области, СДЭК по России
Самовывозп. Дубовое, ул. Шоссейная, 2 — после подтверждения заказа
Нужен щит целиком?соберём и проверим под ваш проект
Номинальная рабочая мощность (NEMA)47 кВт
Количество вспомогательных размыкающих контактов0
Количество вспомогательных замыкающих контактов1
Количество размыкающих главных контактов0
Номинальный рабочий ток Ie при AC-3, 400 В150 А
Количество замыкающих главных контактов3
Модульное исполнениеНет
Род тока включенияПеременный ток (AC)
Номинальное напряжение питания цепи управления Us постоянного тока DC0...0 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц195.5...253 В
Номинальный рабочий ток Ie при AC-1, 400 В250 А
Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKF PROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».
ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:
1. Снять крышку устройства.
2. Извлечь поролоновые фиксаторы, которые удерживают контакты.
3. Вернуть крышку на место, обеспечив плотное прилегание.
Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.
Допускается монтаж в вертикальном и горизонтальном положении.
ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:
1. Снять крышку устройства.
2. Извлечь поролоновые фиксаторы, которые удерживают контакты.
3. Вернуть крышку на место, обеспечив плотное прилегание.
Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.
Допускается монтаж в вертикальном и горизонтальном положении.
